1.產品概述

　　ELR(IS)系列低壓電力電容組合模塊是江蘇伊萊爾電力科技有限公司最新研發并擁有自主知識產權的斷—代無功補償模塊.通過了國家電力科學研究院實驗室的測試.替代由智能無功控制器、熔絲(或微斷)、晶閘管復合開關(接觸器).熱繼電器、指示燈、低壓電力電容器多種分散器件組裝而成的自動無功補償裝置.

　　ELR(IS)系列低壓電力電容組合模塊能提高功率因數，達到國家和行業相應的考核標準，保證電力電網的電能質量.

　　ELR(IS)系列低壓電力電容組合模塊既可單臺使用，也可多臺組網構成補償系統使用;既可三相補償.也可三相和分相組合補償.智能電容器集電子技術。傳感技術。網絡技術及電器制造等先進技術，將傳統無功補償產品集成化、網絡化、智能化、改變了現有低壓無功自動補償設備的結構模式.大大提高了設備的可靠性及使用壽命，具有結構簡潔、生產簡易.成本降低、性能提高、維護簡便的全面優點.

2.工作原理

　　智能組件根據動作命令，遁過零投切開關控制電容器的投運、退遠。在投運、退運的工作過程中，智能組件隨時通過檢測電壓、電流以及電窖器溫度等參數，實現電容器的過電壓、欠電壓、缺相、過電流、過溫等多項保護功能.

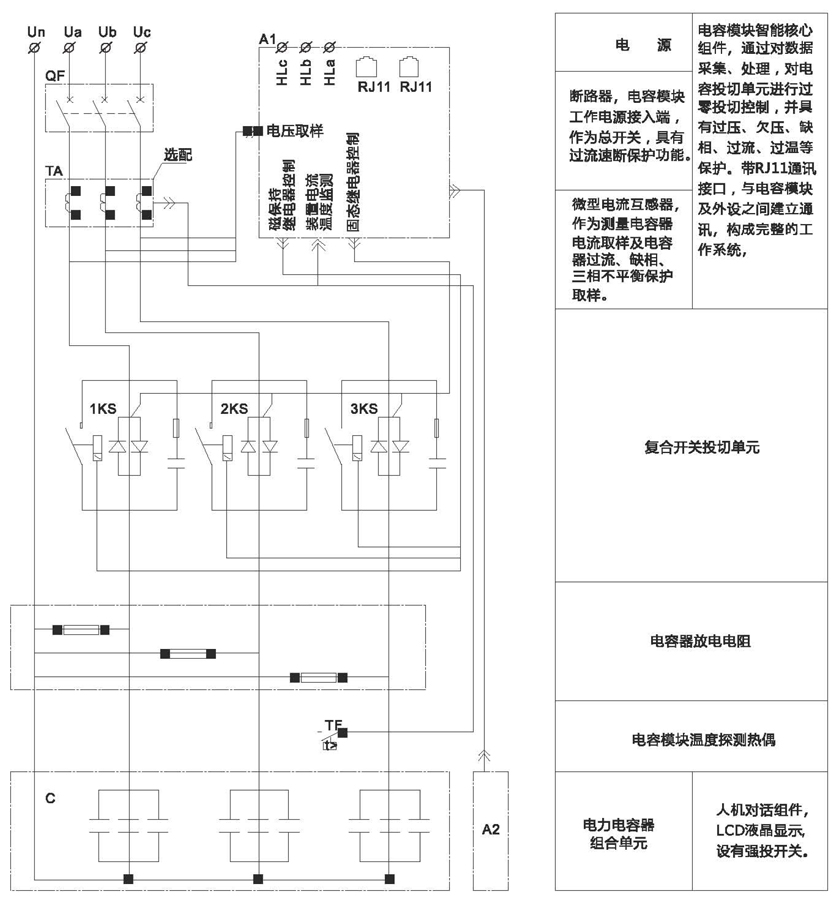

　　下圖是ELR(IS)分相式產品的工作電氣原理示意圖

3.主要特點

3.1電容器防爆設計

　　在電容器使用過程中，發生爆炸嚴重時會產生安全事故。

　　ELR特制的低壓電力電容器內部采用了特殊的防爆技術，避免電容器在使用過程中發生爆炸，提高電容的安全性。

3.2中文顯示和操作

　　智能電容終端可進行菜單操作，實現內置參數就地設置，報警信息中文提示，操作直觀方便。

3.3安裝、維護方便

　　ELR(IS)系列低壓電力電容組合模塊安裝設計為座裝方式，在柜內固定、安裝方便，日后運行維護方便。

4.主要功能

4.1控制功能

　　有手動、自動投切控制，手動控制優先;

　　有三相控制、分相控制;

　　ELR(IS)系列低壓電力電容組合模塊投入、切除開關采用復合開關實現過零投切控制。在投切過程中無諧波產生，其零投切偏移度小、涌流小，耐電壓、電流沖擊能力強。

4.3測量功能

　　配電電壓測量、各相電流測量、電容器體內溫度測量、電抗器溫度檢測。

4.4信號功能

　　投入運行、切除運行、故障狀態指示燈信號;各保護動作類型中文提示信號。

4.5保護功能

　　為了保證模塊能夠長期可靠運行，設置了電壓、電流、溫度等齊全的保護功能：

　　電壓保護：過電壓、欠電壓、缺相保護;

　　電流保護：電流速切，投切震蕩保護 ;

　　過溫保護：電容器過溫保護;

4.6人機對話功能

　　LCD液晶顯示，中文報警細心提示;撥動開關、按鍵操作;數據查詢、參數設置便捷。

5.主要技術參數

5.1工作環境

　　環境溫度：-20℃ ~ +55℃

　　相對濕度：40℃時20%-90%

　　大氣壓力：79.5-106.0KPa

　　海拔高度：≤3000m

　　其他要求：無易燃易爆的、強腐蝕的氣體、介質存在。

5.2工作電源

　　工作電源：電源額定電壓的±20%;

　　工作頻率：48.5~51.5Hz;

　　功率消耗：<2.0W(切除時)。

5.3電氣安全

　　電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路防護均符合中華人民共和國電力行業標準GB/T 22582-2008《電力電容器 低壓功率因數補償裝置》中對應條款要求。

5.4測量精度

　　電 壓：±0.5%(在80~120%額定電壓范圍內);

　　電 流：±1.0%(在5%-20%額定電流范圍內);

　　±0.5%(在20%-120%額定電流范圍內);

　　溫 度：±1℃。

5.5保護誤差

　　電 流：≤±1.0%

　　電 壓：≤±1.0%

　　溫 度：±1℃

　　時 間：±0.01s

5.6零投切開關參數

　　零投切偏移度：≤2.5°;

　　涌流：≤2.5倍額定電流。

　　耐電壓沖擊：≥AC3500V(DC5000V)

　　耐電流沖擊：≥100倍額定電流

5.7無功控制參數

　　無功投切誤差：≤最小電容容量的75%

　　無功容量：≤500kVar(三相);≤30kVar(分相)

　　聯機：≤45臺

5.8可靠性參數

　　控制準確率：100%;

　　投切允許次數：100萬次;

　　電容器容量運行時間衰減率：≤1%/年;

　　電容器容量投切衰減率：0.1%/萬次;

　　年故障率：≤0.1%。

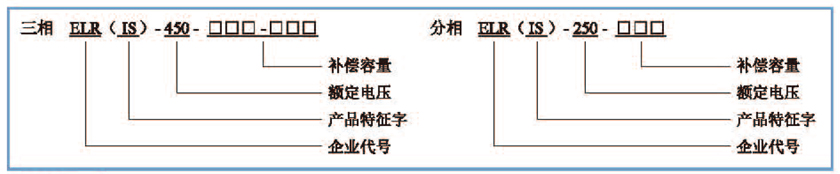

6.產品型號

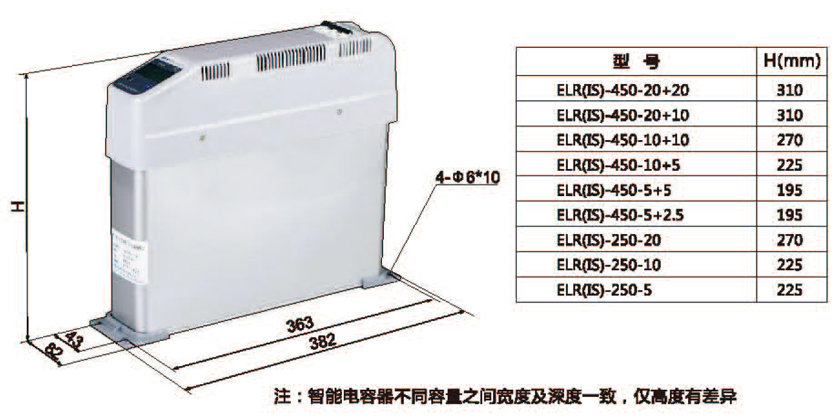

　　產品外觀

8.技術說明

8.1額定電壓

　　ELR系列低壓電力電容組合模塊，由于串聯了電抗器，電力電容的額定電壓比工作電源額定電壓要高。如抑制5次諧波的產品額定電壓0.4kV，則電力電容的額定電壓一般取0.45kV。

8.2額定容量

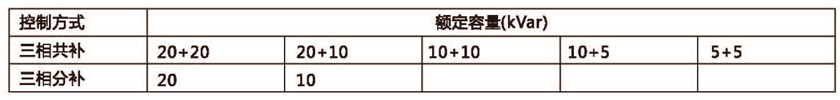

　　ELR系列低壓電力電容組合模塊常規產品的額定容量如下：

8.3零投切復合開關組件

　　投切低壓電力電容器采用基于磁保持繼電器和可控硅組成復合式“零投切”開關組件，其觸點可以在二端交流電壓為零時閉合，觸點閉合時可以在通過其交流電流為零時斷開，從而使投、切負載產生的涌流極小。

8.4快速斷路器

　　快速斷路器采用小型斷路器，經特殊設計，在5倍額定電流時10ms內斷開，用于電流速切總保護，避免跳上級開關，同時作為電源接入端子和電源總開關。

8.5低壓電力電容器

　　低壓電力電容器采用自愈式低壓并聯補償電容器，電容器內使用漸進式加厚鋁鋅金屬化聚丙烯薄膜作為電介質，薄膜厚度與該處的電流密度成正比，因而具有更好的可靠性，電容內置溫度傳感器。反映電容器過電壓、過諧波、漏電流過大和環境溫度過高等情況下電容器內部發熱程度，實現過溫度保護。

8.6其他說明

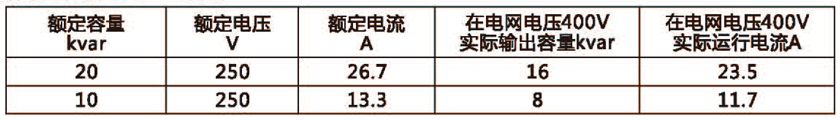

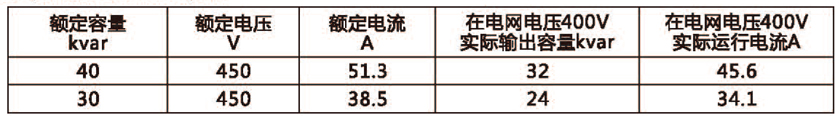

　　共補以電網電壓400V為例

　　分補以電網電壓220V為例

9.典型設計配置方案

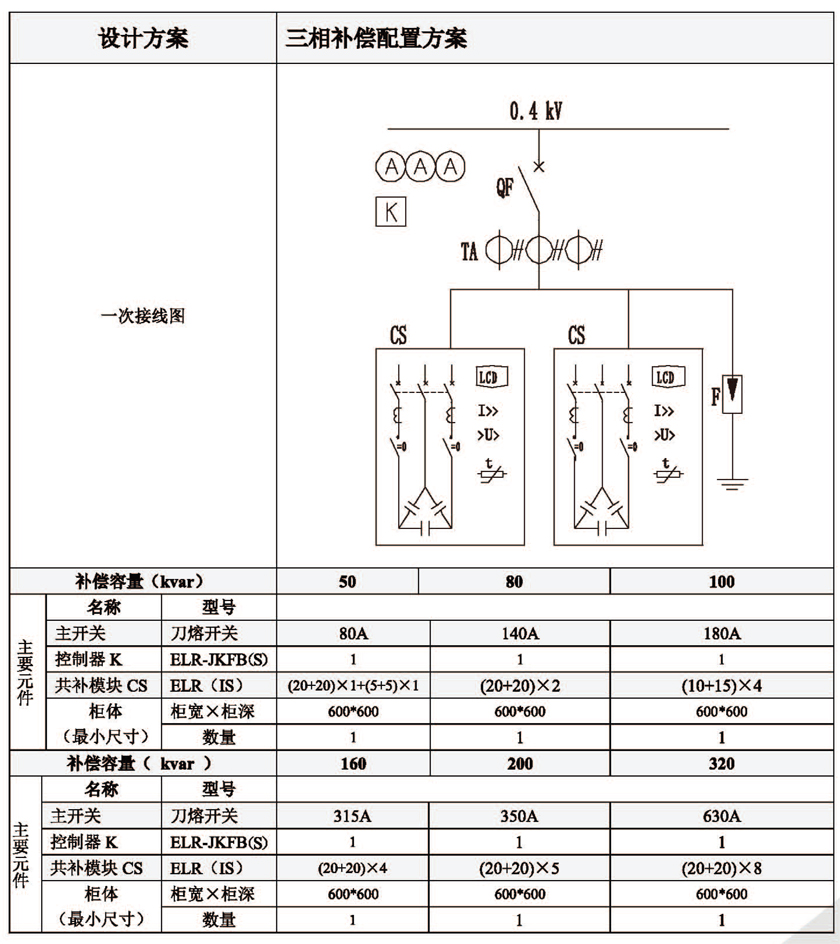

　　ELR(IS)系列低壓電力電容組合模塊三相補償配置方案如下表所示

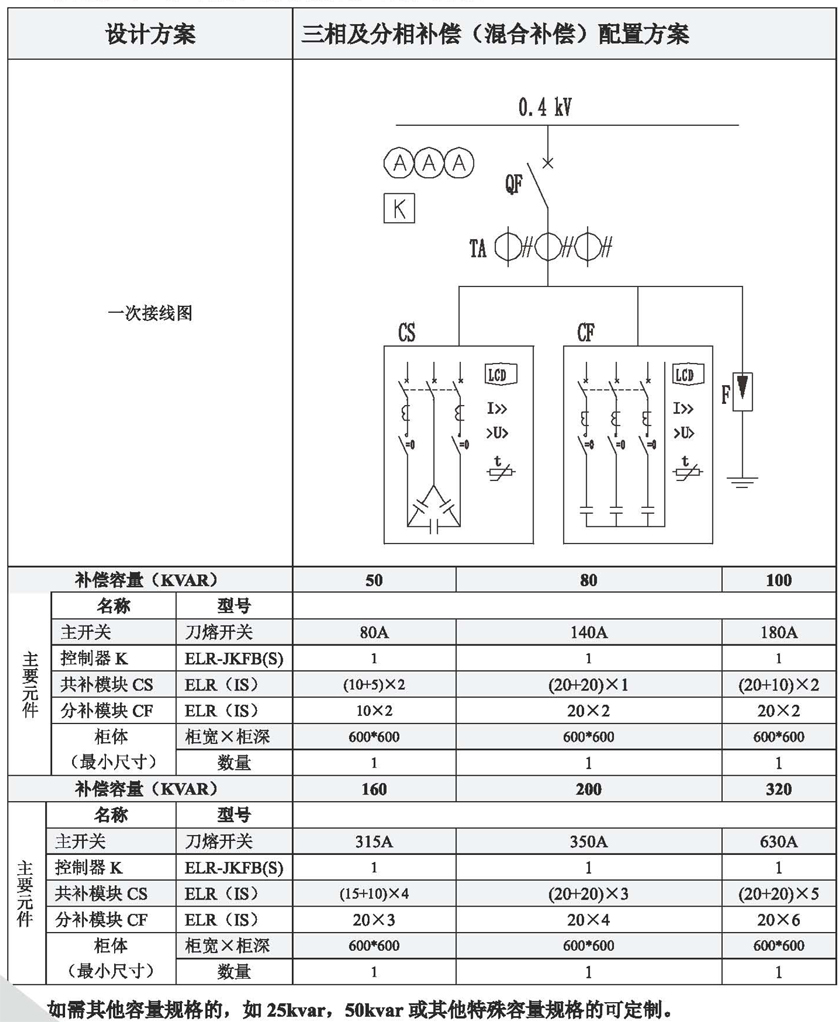

　　ELR(IS)系列低壓電力電容組合模塊三相及分相補償配置方案如下表所示
